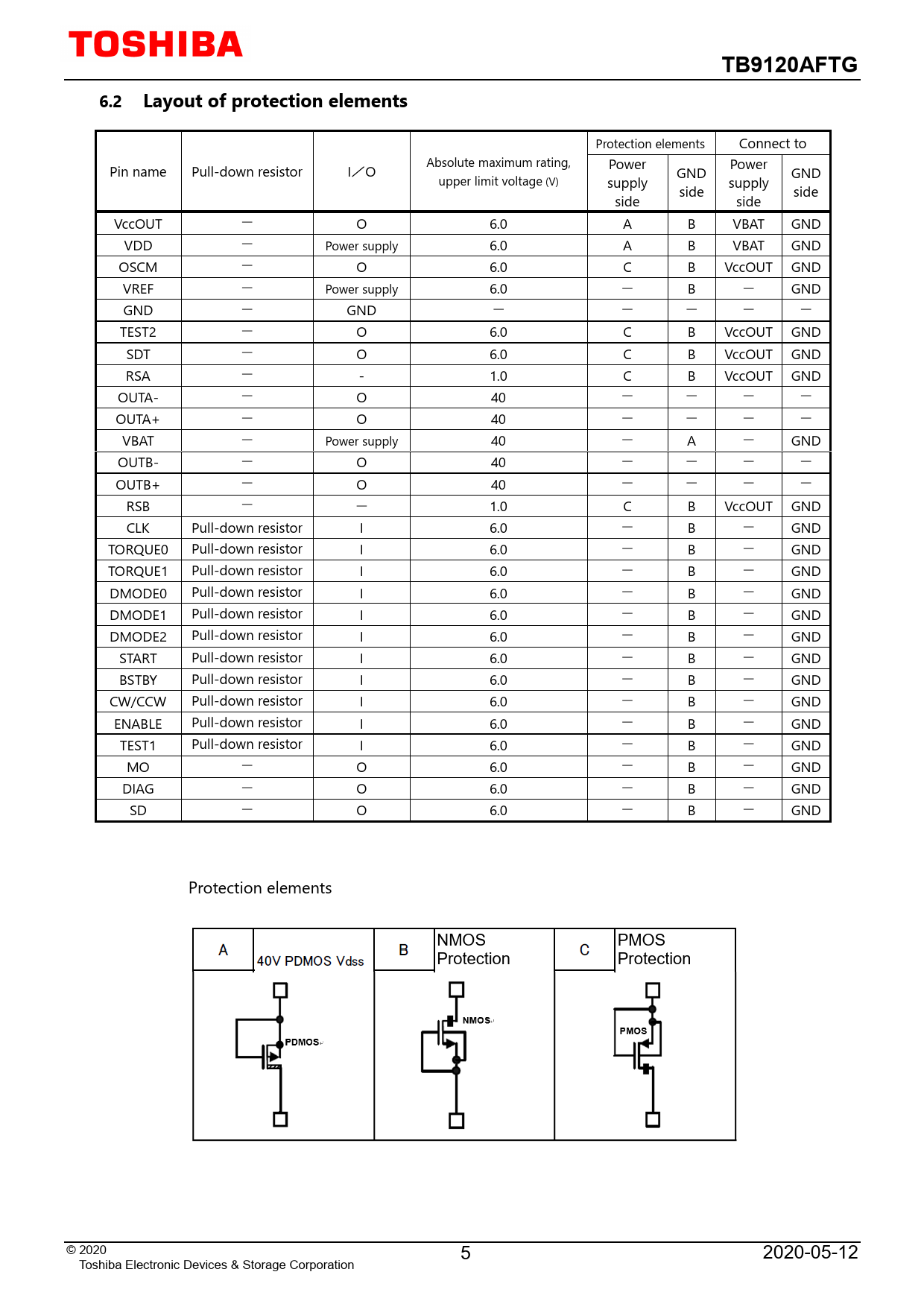

TB9120AFTG 6.2 Layout of protection elements
Protection elements Connect to Pin name Pull-down resistor I／O Absolute maximum rating, Power Power upper limit voltage GND GND (V) supply supply side side side side VccOUT － O 6.0 A B VBAT GND VDD － Power supply 6.0 A B VBAT GND OSCM － O 6.0 C B VccOUT GND VREF － Power supply 6.0 － B － GND GND － GND － － － － － TEST2 － O 6.0 C B VccOUT GND SDT － O 6.0 C B VccOUT GND RSA － - 1.0 C B VccOUT GND OUTA- － O 40 － － － － OUTA+ － O 40 － － － － VBAT － Power supply 40 － A － GND OUTB- － O 40 － － － － OUTB+ － O 40 － － － － RSB － － 1.0 C B VccOUT GND CLK Pull-down resistor I 6.0 － B － GND TORQUE0 Pull-down resistor I 6.0 － B － GND TORQUE1 Pull-down resistor I 6.0 － B － GND DMODE0 Pull-down resistor I 6.0 － B － GND DMODE1 Pull-down resistor I 6.0 － B － GND DMODE2 Pull-down resistor I 6.0 － B － GND START Pull-down resistor I 6.0 － B － GND BSTBY Pull-down resistor I 6.0 － B － GND CW/CCW Pull-down resistor I 6.0 － B － GND ENABLE Pull-down resistor I 6.0 － B － GND TEST1 Pull-down resistor I 6.0 － B － GND MO － O 6.0 － B － GND DIAG － O 6.0 － B － GND SD － O 6.0 － B － GND Protection elements NMOS PMOS Protection Pr otec tion © 2020 5 2020-05-12 Toshiba Electronic Devices & Storage Corporation
