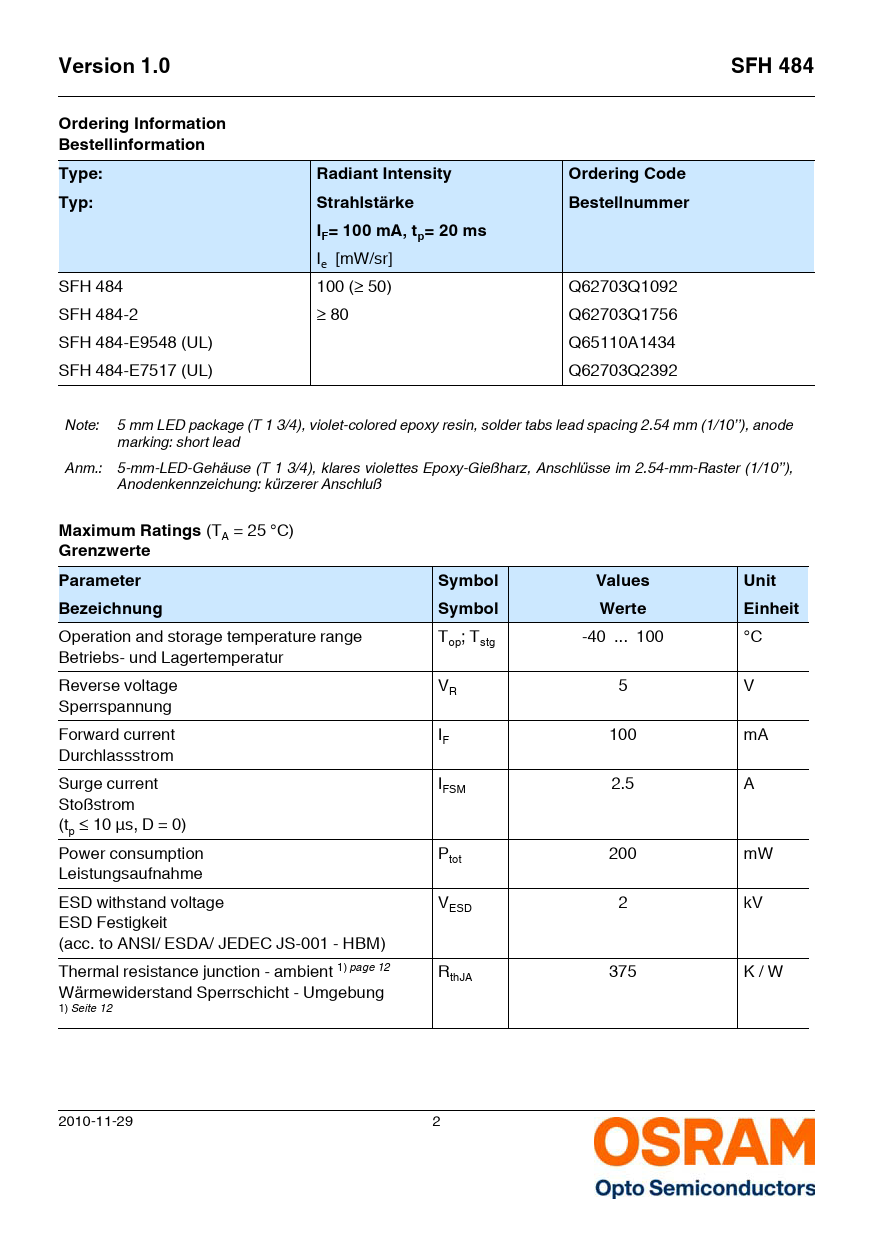

Version 1.0 SFH 484 Ordering Information Bestellinformation Type: Radiant Intensity Ordering Code Typ: Strahlstärke Bestellnummer IF= 100 mA, tp= 20 ms
Ie [mW/sr] SFH 484 100 (≥ 50) Q62703Q1092 SFH 484-2 ≥ 80 Q62703Q1756 SFH 484-E9548 (UL) Q65110A1434 SFH 484-E7517 (UL) Q62703Q2392 Note: 5 mm LED package (T 1 3/4), violet-colored epoxy resin, solder tabs lead spacing 2.54 mm (1/10’’), anode marking: short lead Anm.: 5-mm-LED-Gehäuse (T 1 3/4), klares violettes Epoxy-Gießharz, Anschlüsse im 2.54-mm-Raster (1/10’’), Anodenkennzeichung: kürzerer Anschluß
Maximum Ratings
(TA = 25 °C)
Grenzwerte Parameter Symbol Values Unit Bezeichnung Symbol Werte Einheit
Operation and storage temperature range Top; Tstg -40 ... 100 °C Betriebs- und Lagertemperatur Reverse voltage VR 5 V Sperrspannung Forward current IF 100 mA Durchlassstrom Surge current IFSM 2.5 A Stoßstrom (tp ≤ 10 μs, D = 0) Power consumption Ptot 200 mW Leistungsaufnahme ESD withstand voltage VESD 2 kV ESD Festigkeit (acc. to ANSI/ ESDA/ JEDEC JS-001 - HBM) Thermal resistance junction - ambient 1) page 12 RthJA 375 K / W Wärmewiderstand Sperrschicht - Umgebung 1) Seite 12 2010-11-29 2 Document Outline Features: Besondere Merkmale: Applications Anwendungen Notes Hinweise Ordering Information Bestellinformation Maximum Ratings Grenzwerte Characteristics Kennwerte Grouping Gruppierung Relative Spectral Emission Relative spektrale Emission Radiant Intensity Strahlstärke Forward Current Durchlassstrom Forward Current vs. Lead Length between the package bottom and the PCB Flussstrom gg. Beinchenlänge zwischen Gehäuseunterseite und PCB Radiation Characteristics Abstrahlcharakteristik Package Outline Maßzeichnung Recommended Solder Pad Empfohlenes Lötpaddesign Disclaimer Disclaimer Glossary Glossar
