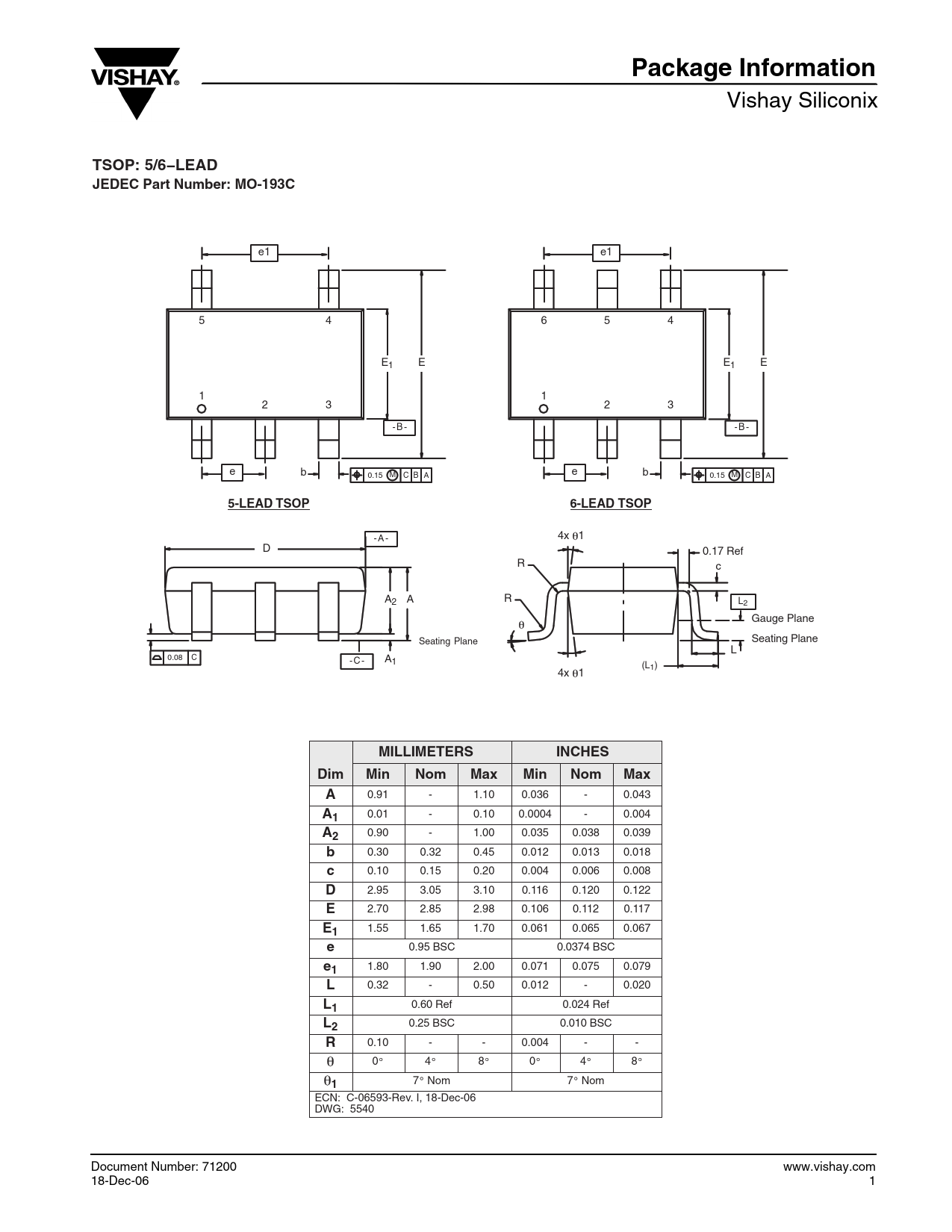

Package Information
Vishay Siliconix
TSOP: 5/6−LEAD JEDEC Part Number: MO-193C
e1 e1 5 4 6 5 4 E 1 E E 1 E 1 1 2 3 2 3 - B - - B - e b 0.15 M C B A e b 0.15 M C B A
5-LEAD TSOP 6-LEAD TSOP
- A - 4x 1 D 0.17 Ref R c A R 2 A L 2 Gauge Plane Seating Plane Seating Plane L 0.08 C - C - A 1 (L 1 ) 4x 1
MILLIMETERS INCHES Dim Min Nom Max Min Nom Max A
0.91 - 1.10 0.036 - 0.043
A 1
0.01 - 0.10 0.0004 - 0.004
A 2
0.90 - 1.00 0.035 0.038 0.039
b
0.30 0.32 0.45 0.012 0.013 0.018
c
0.10 0.15 0.20 0.004 0.006 0.008
D
2.95 3.05 3.10 0.116 0.120 0.122
E
2.70 2.85 2.98 0.106 0.112 0.117
E 1
1.55 1.65 1.70 0.061 0.065 0.067
e
0.95 BSC 0.0374 BSC
e 1
1.80 1.90 2.00 0.071 0.075 0.079
L
0.32 - 0.50 0.012 - 0.020
L 1
0.60 Ref 0.024 Ref
L 2
0.25 BSC 0.010 BSC
R
0.10 - - 0.004 - - 0 4 8 0 4 8
1
7 Nom 7 Nom ECN: C-06593-Rev. I, 18-Dec-06 DWG: 5540 Document Number: 71200 www.vishay.com 18-Dec-06 1
