Product brochure осциллограф RTC1000 (Rohde&Schwarz) - 8

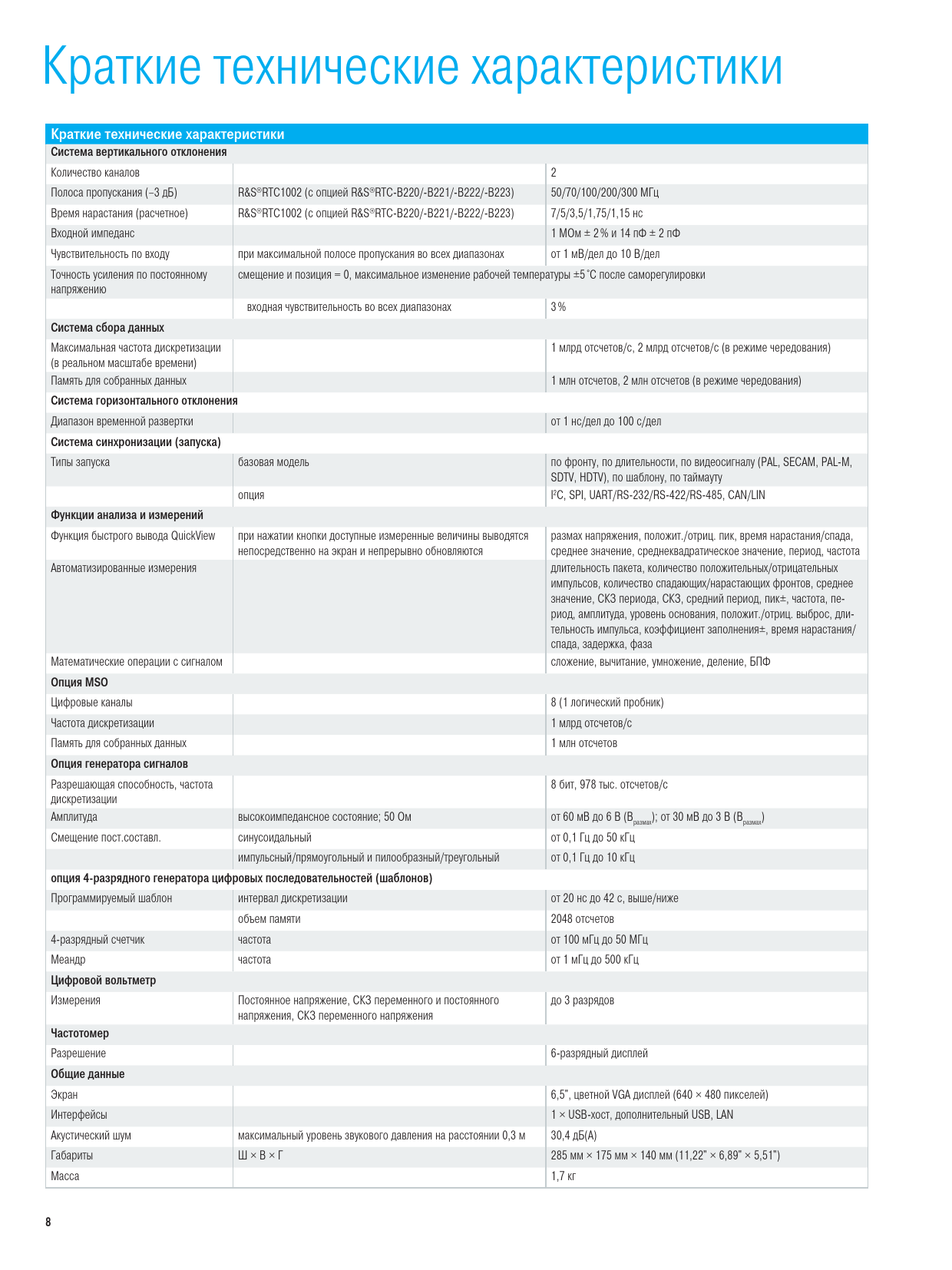

Краткие технические характеристики Краткие технические характеристики Система вертикального отклонения Количество каналов 2 Полоса пропускания (–3 дБ) R&S®RTC1002 (с опцией R&S®RTC-B220/-B221/-B222/-B223) 50/70/100/200/300 МГц Время нарастания (расчетное) R&S®RTC1002 (с опцией R&S®RTC-B220/-B221/-B222/-B223) 7/5/3,5/1,75/1,15 нс Входной импеданс 1 МОм ± 2 % и 14 пФ ± 2 пФ Чувствительность по входу при максимальной полосе пропускания во всех диапазонах от 1 мВ/дел до 10 В/дел Точность усиления по постоянному смещение и позиция = 0, максимальное изменение рабочей температуры ±5 °C после саморегулировки напряжению входная чувствительность во всех диапазонах 3 % Система сбора данных Максимальная частота дискретизации 1 млрд отсчетов/с, 2 млрд отсчетов/с (в режиме чередования) (в реальном масштабе времени) Память для собранных данных 1 млн отсчетов, 2 млн отсчетов (в режиме чередования) Система горизонтального отклонения Диапазон временной развертки от 1 нс/дел до 100 с/дел Система синхронизации (запуска) Типы запуска базовая модель по фронту, по длительности, по видеосигналу (PAL, SECAM, PAL-M, SDTV, HDTV), по шаблону, по таймауту опция I2C, SPI, UART/RS-232/RS-422/RS-485, CAN/LIN Функции анализа и измерений Функция быстрого вывода QuickView при нажатии кнопки доступные измеренные величины выводятся размах напряжения, положит./отриц. пик, время нарастания/спада, непосредственно на экран и непрерывно обновляются среднее значение, среднеквадратическое значение, период, частота Автоматизированные измерения длительность пакета, количество положительных/отрицательных импульсов, количество спадающих/нарастающих фронтов, среднее значение, СКЗ периода, СКЗ, средний период, пик±, частота, пе- риод, амплитуда, уровень основания, положит./отриц. выброс, дли- тельность импульса, коэффициент заполнения±, время нарастания/ спада, задержка, фаза Математические операции с сигналом сложение, вычитание, умножение, деление, БПФ Опция MSO Цифровые каналы 8 (1 логический пробник) Частота дискретизации 1 млрд отсчетов/с Память для собранных данных 1 млн отсчетов Опция генератора сигналов Разрешающая способность, частота 8 бит, 978 тыс. отсчетов/с дискретизации Амплитуда высокоимпедансное состояние; 50 Ом от 60 мВ до 6 В (В ); от 30 мВ до 3 В (В ) размах размах Смещение пост.составл. синусоидальный от 0,1 Гц до 50 кГц импульсный/прямоугольный и пилообразный/треугольный от 0,1 Гц до 10 кГц опция 4-разрядного генератора цифровых последовательностей (шаблонов) Программируемый шаблон интервал дискретизации от 20 нс до 42 с, выше/ниже объем памяти 2048 отсчетов 4-разрядный счетчик частота от 100 мГц до 50 МГц Меандр частота от 1 мГц до 500 кГц Цифровой вольтметр Измерения Постоянное напряжение, СКЗ переменного и постоянного до 3 разрядов напряжения, СКЗ переменного напряжения Частотомер Разрешение 6-разрядный дисплей Общие данные Экран 6,5", цветной VGA дисплей (640 × 480 пикселей) Интерфейсы 1 × USB-хост, дополнительный USB, LAN Акустический шум максимальный уровень звукового давления на расстоянии 0,3 м 30,4 дБ(A) Габариты Ш × В × Г 285 мм × 175 мм × 140 мм (11,22" × 6,89" × 5,51") Масса 1,7 кг 8 RTC1000_bro_ru_3607-4287-18_v0302.indd 8 09.01.2018 12:58:09
