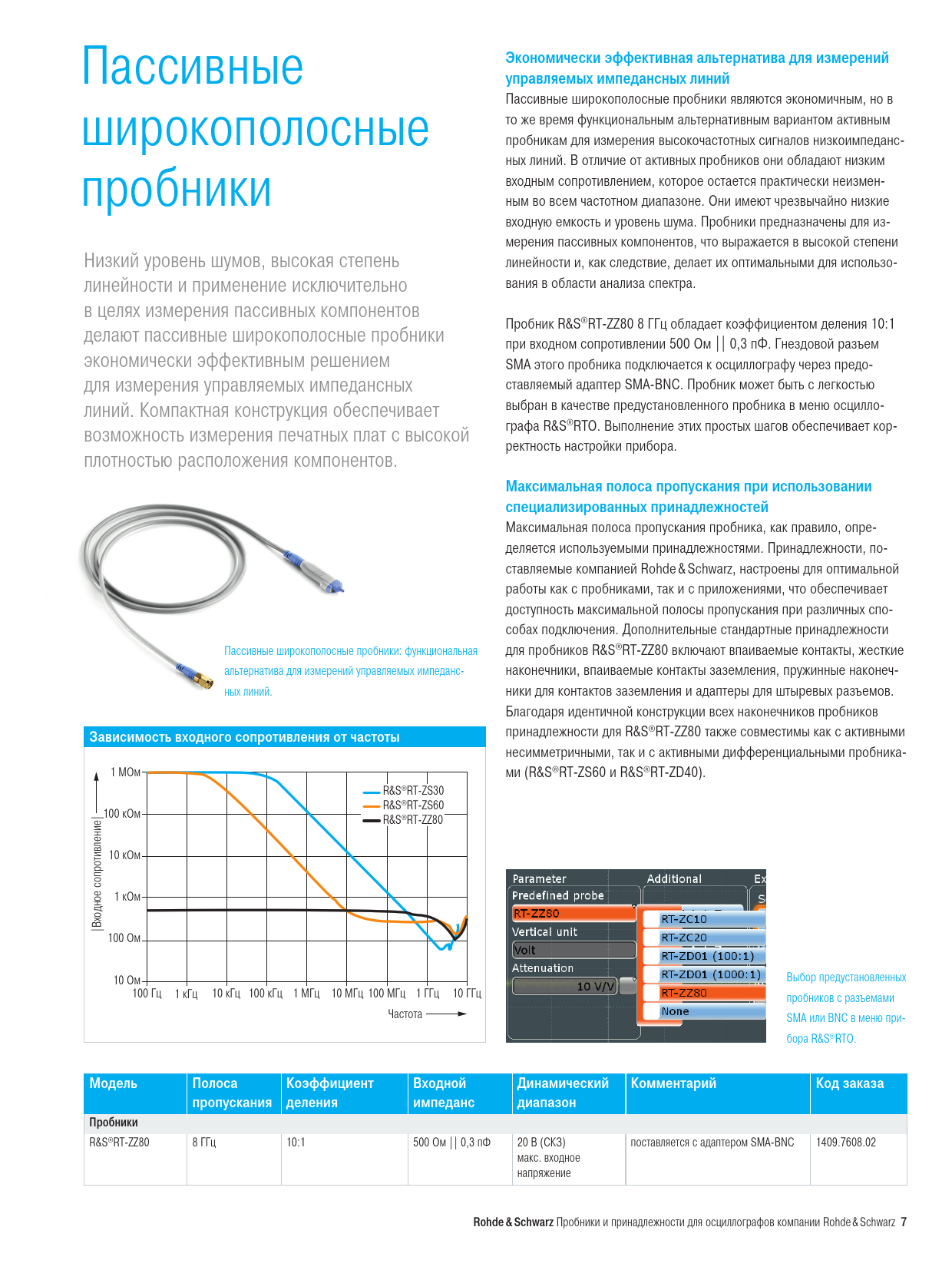

Product brochure Пробники и принадлежности для осциллографов компании Rohde & Schwarz (Rohde&Schwarz) - 7

Экономически эффективная альтернатива для измерений Пассивные управляемых импедансных линий Пассивные широкополосные пробники являются экономичным, но в то же время функциональным альтернативным вариантом активным широкополосные пробникам для измерения высокочастотных сигналов низкоимпеданс- ных линий. В отличие от активных пробников они обладают низким входным сопротивлением, которое остается практически неизмен- пробники ным во всем частотном диапазоне. Они имеют чрезвычайно низкие входную емкость и уровень шума. Пробники предназначены для из- мерения пассивных компонентов, что выражается в высокой степени Низкий уровень шумов, высокая степень линейности и, как следствие, делает их оптимальными для использо- вания в области анализа спектра. линейности и применение исключительно в целях измерения пассивных компонентов Пробник R&S®RT-ZZ80 8 ГГц обладает коэффициентом деления 10:1 делают пассивные широкополосные пробники при входном сопротивлении 500 Ом || 0,3 пФ. Гнездовой разъем экономически эффективным решением SMA этого пробника подключается к осциллографу через предо- для измерения управляемых импедансных ставляемый адаптер SMA-BNC. Пробник может быть с легкостью выбран в качестве предустановленного пробника в меню осцилло- линий. Компактная конструкция обеспечивает графа R&S®RTO. Выполнение этих простых шагов обеспечивает кор- возможность измерения печатных плат с высокой ректность настройки прибора. плотностью расположения компонентов. Максимальная полоса пропускания при использовании специализированных принадлежностей Максимальная полоса пропускания пробника, как правило, опре- деляется используемыми принадлежностями. Принадлежности, по- ставляемые компанией Rohde & Schwarz, настроены для оптимальной работы как с пробниками, так и с приложениями, что обеспечивает доступность максимальной полосы пропускания при различных спо- собах подключения. Дополнительные стандартные принадлежности Пассивные широкополосные пробники: функциональная для пробников R&S®RT-ZZ80 включают впаиваемые контакты, жесткие альтернатива для измерений управляемых импеданс- наконечники, впаиваемые контакты заземления, пружинные наконеч- ных линий. ники для контактов заземления и адаптеры для штыревых разъемов. Благодаря идентичной конструкции всех наконечников пробников принадлежности для R&S®RT-ZZ80 также совместимы как с активными Зависимость входного сопротивления от частоты несимметричными, так и с активными дифференциальными пробника- 1 МОм ми (R&S®RT-ZS60 и R&S®RT-ZD40). R&S®RT-ZS30 R&S®RT-ZS60 100 кОм R&S®RT-ZZ80 10 кОм 1 кОм |Входное сопротивление| 100 Ом 10 Ом Выбор предустановленных 100 Гц 1 кГц 10 кГц 100 кГц 1 МГц 10 МГц 100 МГц 1 ГГц 10 ГГц пробников с разъемами Частота SMA или BNC в меню при- бора R&S®RTO. Модель Полоса Коэффициент Входной Динамический Комментарий Код заказа пропускания деления импеданс диапазон Пробники R&S®RT-ZZ80 8 ГГц 10:1 500 Ом || 0,3 пФ 20 В (СКЗ) поставляется с адаптером SMA-BNC 1409.7608.02 макс. входное напряжение Rohde & Schwarz Пробники и принадлежности для осциллографов компании Rohde & Schwarz 7 Probes_accessories_bro_ru_3606-8866-18_v1200.indd 7 12.04.2018 08:17:06
