Product brochure RTM3000 Осциллограф (Rohde&Schwarz) - 8

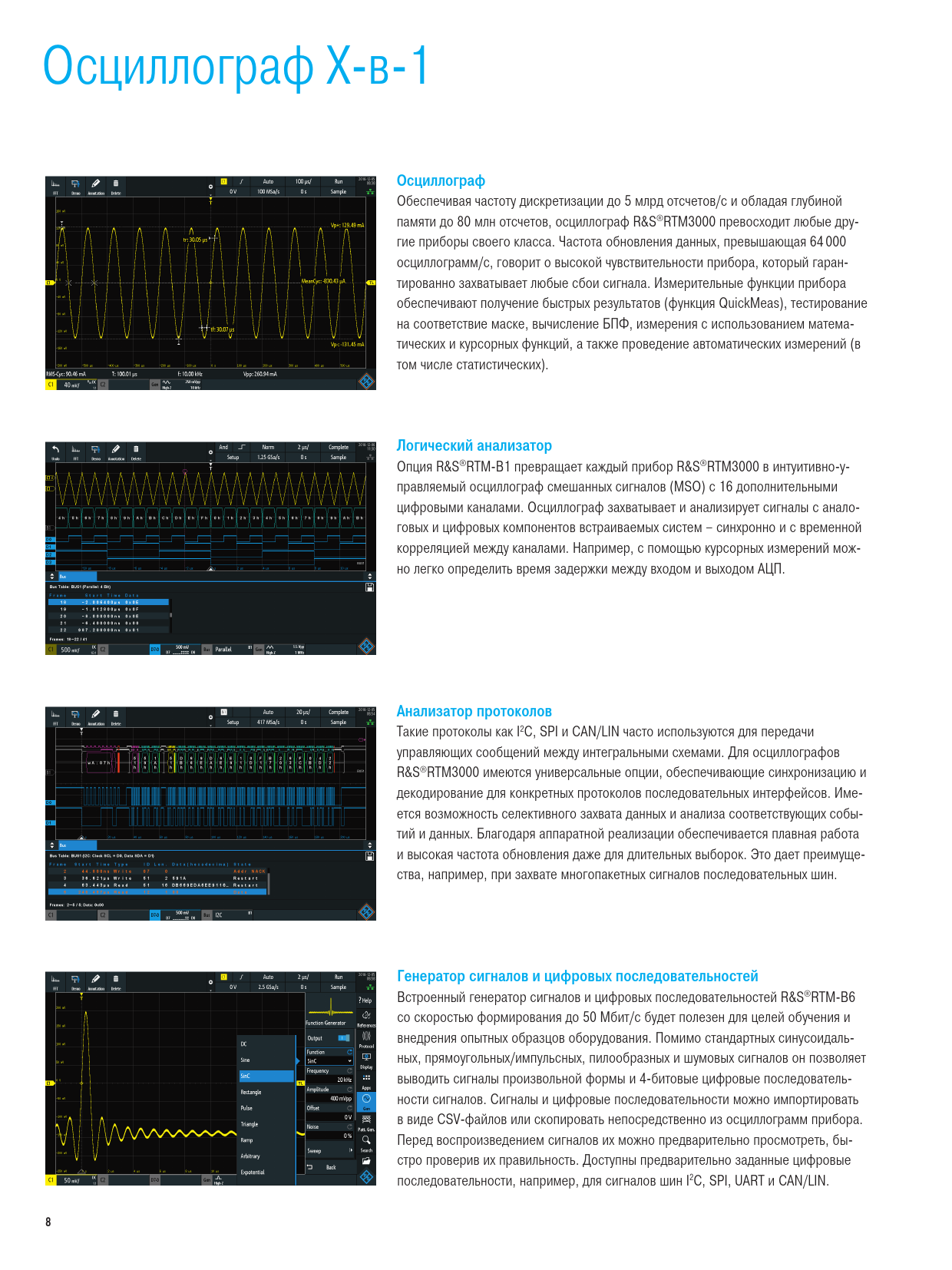

Осциллограф X-в-1 Осциллограф Обеспечивая частоту дискретизации до 5 млрд отсчетов/с и обладая глубиной памяти до 80 млн отсчетов, осциллограф R&S®RTM3000 превосходит любые дру- гие приборы своего класса. Частота обновления данных, превышающая 64 000 осциллограмм/с, говорит о высокой чувствительности прибора, который гаран- тированно захватывает любые сбои сигнала. Измерительные функции прибора обеспечивают получение быстрых результатов (функция QuickMeas), тестирование на соответствие маске, вычисление БПФ, измерения с использованием матема- тических и курсорных функций, а также проведение автоматических измерений (в том числе статистических). Логический анализатор Опция R&S®RTM-B1 превращает каждый прибор R&S®RTM3000 в интуитивно-у- правляемый осциллограф смешанных сигналов (MSO) с 16 дополнительными цифровыми каналами. Осциллограф захватывает и анализирует сигналы с анало- говых и цифровых компонентов встраиваемых систем – синхронно и с временной корреляцией между каналами. Например, с помощью курсорных измерений мож- но легко определить время задержки между входом и выходом АЦП. Анализатор протоколов Такие протоколы как I2C, SPI и CAN/LIN часто используются для передачи управляющих сообщений между интегральными схемами. Для осциллографов R&S®RTM3000 имеются универсальные опции, обеспечивающие синхронизацию и декодирование для конкретных протоколов последовательных интерфейсов. Име- ется возможность селективного захвата данных и анализа соответствующих собы- тий и данных. Благодаря аппаратной реализации обеспечивается плавная работа и высокая частота обновления даже для длительных выборок. Это дает преимуще- ства, например, при захвате многопакетных сигналов последовательных шин. Генератор сигналов и цифровых последовательностей Встроенный генератор сигналов и цифровых последовательностей R&S®RTM-B6 со скоростью формирования до 50 Мбит/с будет полезен для целей обучения и внедрения опытных образцов оборудования. Помимо стандартных синусоидаль- ных, прямоугольных/импульсных, пилообразных и шумовых сигналов он позволяет выводить сигналы произвольной формы и 4-битовые цифровые последователь- ности сигналов. Сигналы и цифровые последовательности можно импортировать в виде CSV-файлов или скопировать непосредственно из осциллограмм прибора. Перед воспроизведением сигналов их можно предварительно просмотреть, бы- стро проверив их правильность. Доступны предварительно заданные цифровые последовательности, например, для сигналов шин I2C, SPI, UART и CAN/LIN. 8 RTM3000_bro_ru_5214-9144-18_v0403.indd 8 15.03.2018 15:22:53
