Pages / Page9 / 3 — Enhanced Product. ADA4805-2-EP. SPECIFICATIONS ±5 V SUPPLY. Table 2. …
File Format / SizePDF / 249 Kb
Document LanguageEnglish

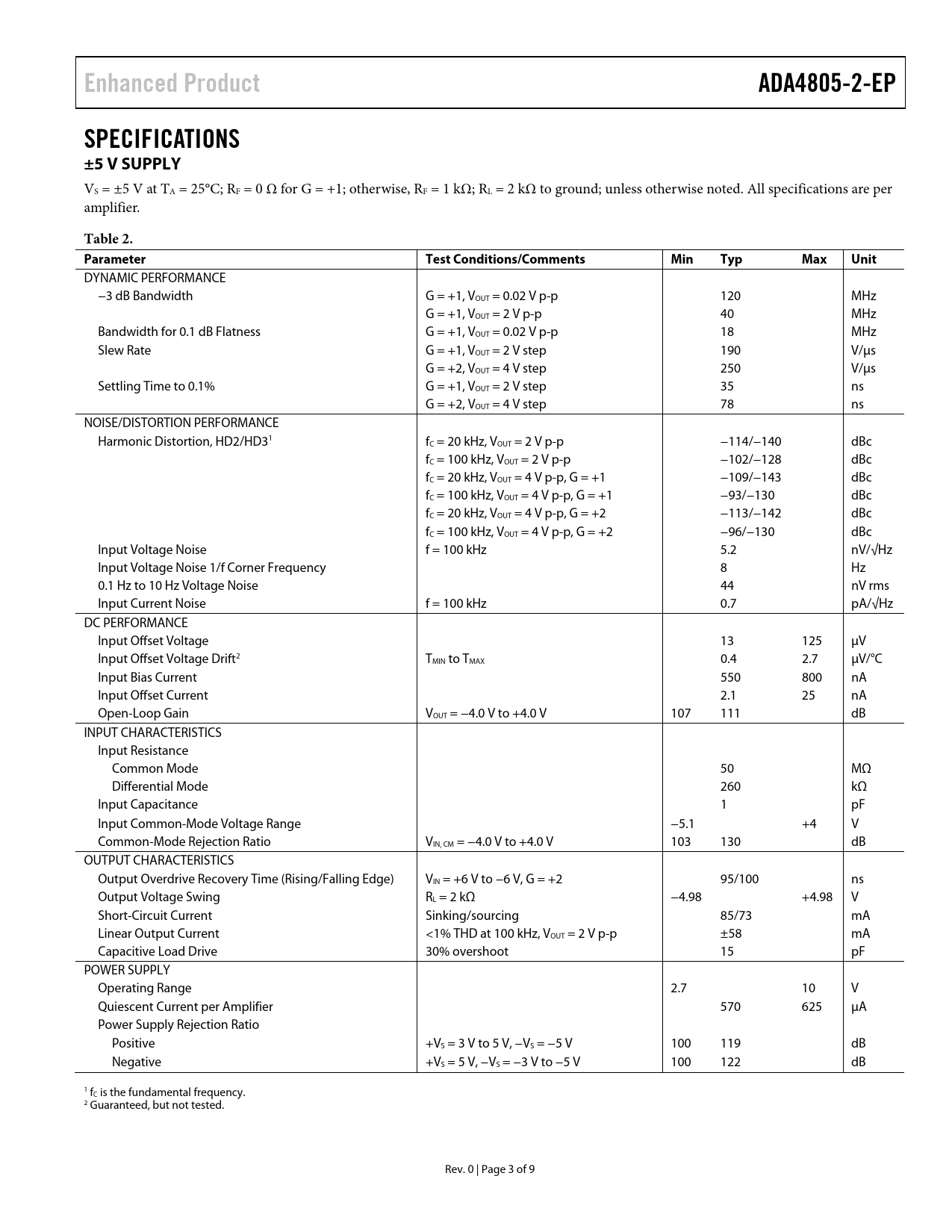

Enhanced Product. ADA4805-2-EP. SPECIFICATIONS ±5 V SUPPLY. Table 2. Parameter. Test Conditions/Comments. Min. Typ. Max. Unit

Enhanced Product ADA4805-2-EP SPECIFICATIONS ±5 V SUPPLY Table 2 Parameter Test Conditions/Comments Min Typ Max Unit

Model Line for this Datasheet

Text Version of Document

Enhanced Product ADA4805-2-EP SPECIFICATIONS ±5 V SUPPLY
VS = ±5 V at TA = 25°C; RF = 0 Ω for G = +1; otherwise, RF = 1 kΩ; RL = 2 kΩ to ground; unless otherwise noted. All specifications are per amplifier.
Table 2. Parameter Test Conditions/Comments Min Typ Max Unit
DYNAMIC PERFORMANCE −3 dB Bandwidth G = +1, VOUT = 0.02 V p-p 120 MHz G = +1, VOUT = 2 V p-p 40 MHz Bandwidth for 0.1 dB Flatness G = +1, VOUT = 0.02 V p-p 18 MHz Slew Rate G = +1, VOUT = 2 V step 190 V/µs G = +2, VOUT = 4 V step 250 V/µs Settling Time to 0.1% G = +1, VOUT = 2 V step 35 ns G = +2, VOUT = 4 V step 78 ns NOISE/DISTORTION PERFORMANCE Harmonic Distortion, HD2/HD31 fC = 20 kHz, VOUT = 2 V p-p −114/−140 dBc fC = 100 kHz, VOUT = 2 V p-p −102/−128 dBc fC = 20 kHz, VOUT = 4 V p-p, G = +1 −109/−143 dBc fC = 100 kHz, VOUT = 4 V p-p, G = +1 −93/−130 dBc fC = 20 kHz, VOUT = 4 V p-p, G = +2 −113/−142 dBc fC = 100 kHz, VOUT = 4 V p-p, G = +2 −96/−130 dBc Input Voltage Noise f = 100 kHz 5.2 nV/√Hz Input Voltage Noise 1/f Corner Frequency 8 Hz 0.1 Hz to 10 Hz Voltage Noise 44 nV rms Input Current Noise f = 100 kHz 0.7 pA/√Hz DC PERFORMANCE Input Offset Voltage 13 125 µV Input Offset Voltage Drift2 TMIN to TMAX 0.4 2.7 µV/°C Input Bias Current 550 800 nA Input Offset Current 2.1 25 nA Open-Loop Gain VOUT = −4.0 V to +4.0 V 107 111 dB INPUT CHARACTERISTICS Input Resistance Common Mode 50 MΩ Differential Mode 260 kΩ Input Capacitance 1 pF Input Common-Mode Voltage Range −5.1 +4 V Common-Mode Rejection Ratio VIN, CM = −4.0 V to +4.0 V 103 130 dB OUTPUT CHARACTERISTICS Output Overdrive Recovery Time (Rising/Falling Edge) VIN = +6 V to −6 V, G = +2 95/100 ns Output Voltage Swing RL = 2 kΩ −4.98 +4.98 V Short-Circuit Current Sinking/sourcing 85/73 mA Linear Output Current <1% THD at 100 kHz, VOUT = 2 V p-p ±58 mA Capacitive Load Drive 30% overshoot 15 pF POWER SUPPLY Operating Range 2.7 10 V Quiescent Current per Amplifier 570 625 µA Power Supply Rejection Ratio Positive +VS = 3 V to 5 V, −VS = −5 V 100 119 dB Negative +VS = 5 V, −VS = −3 V to −5 V 100 122 dB 1 fC is the fundamental frequency. 2 Guaranteed, but not tested. Rev. 0 | Page 3 of 9 Document Outline FEATURES ENHANCED PRODUCT FEATURES APPLICATIONS GENERAL DESCRIPTION TYPICAL APPLICATIONS CIRCUIT TABLE OF CONTENTS REVISION HISTORY SPECIFICATIONS ±5 V SUPPLY 5 V SUPPLY 3 V SUPPLY ABSOLUTE MAXIMUM RATINGS THERMAL RESISTANCE MAXIMUM POWER DISSIPATION ESD CAUTION PIN CONFIGURATION AND FUNCTION DESCRIPTIONS TYPICAL PERFORMANCE CHARACTERISTICS OUTLINE DIMENSIONS ORDERING GUIDE
