LTC2271

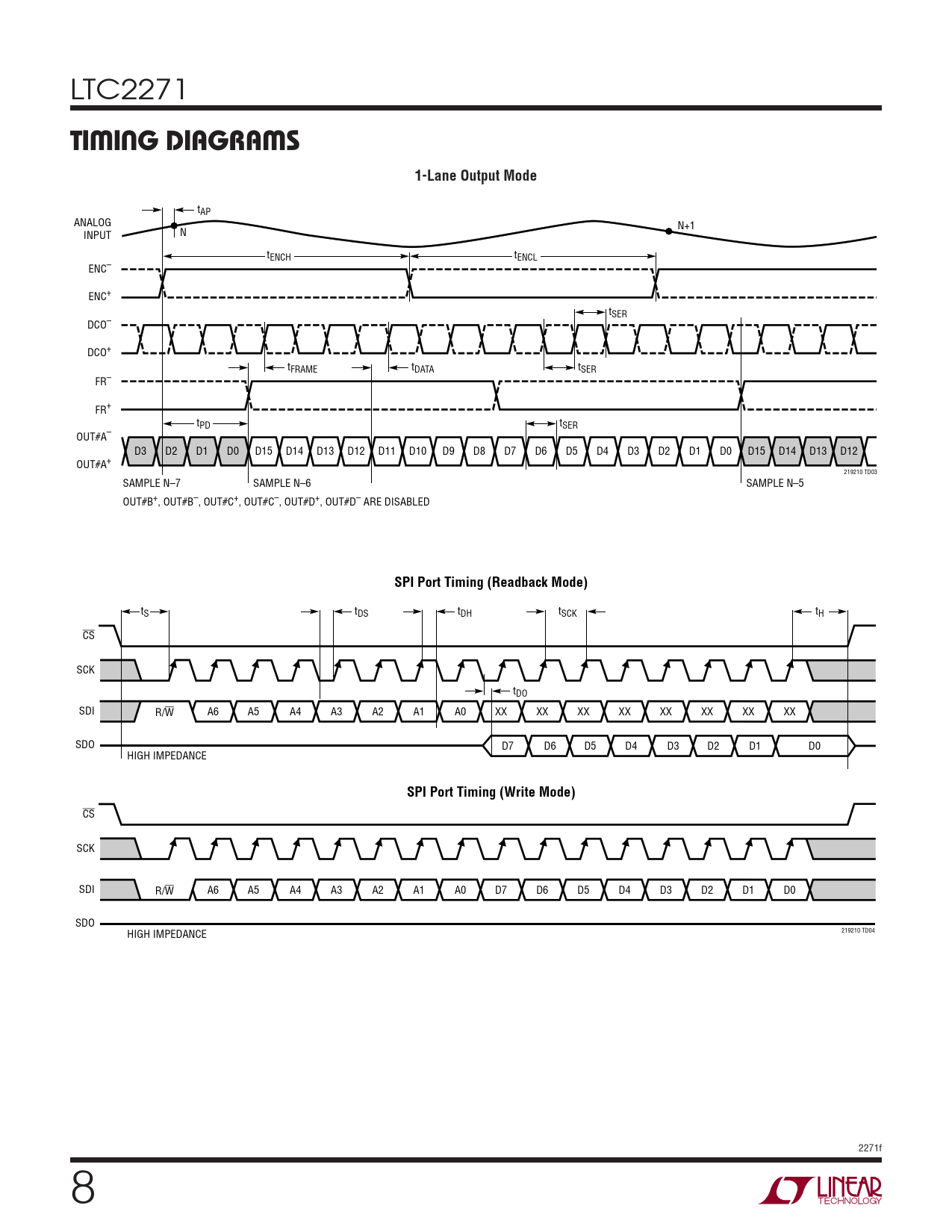

TIMING DIAGRAMS 1-Lane Output Mode
tAP ANALOG N+1 N INPUT tENCH tENCL ENC– ENC+ tSER DCO– DCO+ tFRAME tDATA tSER FR– FR+ t t PD SER OUT#A– D3 D2 D1 D0 D15 D14 D13 D12 D11 D10 D9 D8 D7 D6 D5 D4 D3 D2 D1 D0 D15 D14 D13 D12 OUT#A+ 219210 TD03 SAMPLE N–7 SAMPLE N–6 SAMPLE N–5 OUT#B+, OUT#B–, OUT#C+, OUT#C–, OUT#D+, OUT#D– ARE DISABLED
SPI Port Timing (Readback Mode)
tS tDS tDH tSCK tH CS SCK tDO SDI R/W A6 A5 A4 A3 A2 A1 A0 XX XX XX XX XX XX XX XX SDO D7 D6 D5 D4 D3 D2 D1 D0 HIGH IMPEDANCE
SPI Port Timing (Write Mode)
CS SCK SDI R/W A6 A5 A4 A3 A2 A1 A0 D7 D6 D5 D4 D3 D2 D1 D0 SDO 219210 TD04 HIGH IMPEDANCE 2271f 8
TIMING DIAGRAMS 1-Lane Output Mode
tAP ANALOG N+1 N INPUT tENCH tENCL ENC– ENC+ tSER DCO– DCO+ tFRAME tDATA tSER FR– FR+ t t PD SER OUT#A– D3 D2 D1 D0 D15 D14 D13 D12 D11 D10 D9 D8 D7 D6 D5 D4 D3 D2 D1 D0 D15 D14 D13 D12 OUT#A+ 219210 TD03 SAMPLE N–7 SAMPLE N–6 SAMPLE N–5 OUT#B+, OUT#B–, OUT#C+, OUT#C–, OUT#D+, OUT#D– ARE DISABLED
SPI Port Timing (Readback Mode)
tS tDS tDH tSCK tH CS SCK tDO SDI R/W A6 A5 A4 A3 A2 A1 A0 XX XX XX XX XX XX XX XX SDO D7 D6 D5 D4 D3 D2 D1 D0 HIGH IMPEDANCE
SPI Port Timing (Write Mode)
CS SCK SDI R/W A6 A5 A4 A3 A2 A1 A0 D7 D6 D5 D4 D3 D2 D1 D0 SDO 219210 TD04 HIGH IMPEDANCE 2271f 8
