Datasheet AD8351 (Analog Devices) - 4

ManufacturerAnalog Devices
DescriptionLow Distortion Differential RF/IF Amplifier
Pages / Page19 / 4 — AD8351. Data Sheet. Parameter Test. Conditions/Comments. Min. Typ. Max. …
RevisionD
File Format / SizePDF / 484 Kb
Document LanguageEnglish

AD8351. Data Sheet. Parameter Test. Conditions/Comments. Min. Typ. Max. Unit

AD8351 Data Sheet Parameter Test Conditions/Comments Min Typ Max Unit

Model Line for this Datasheet

Text Version of Document

link to page 13
AD8351 Data Sheet Parameter Test Conditions/Comments Min Typ Max Unit

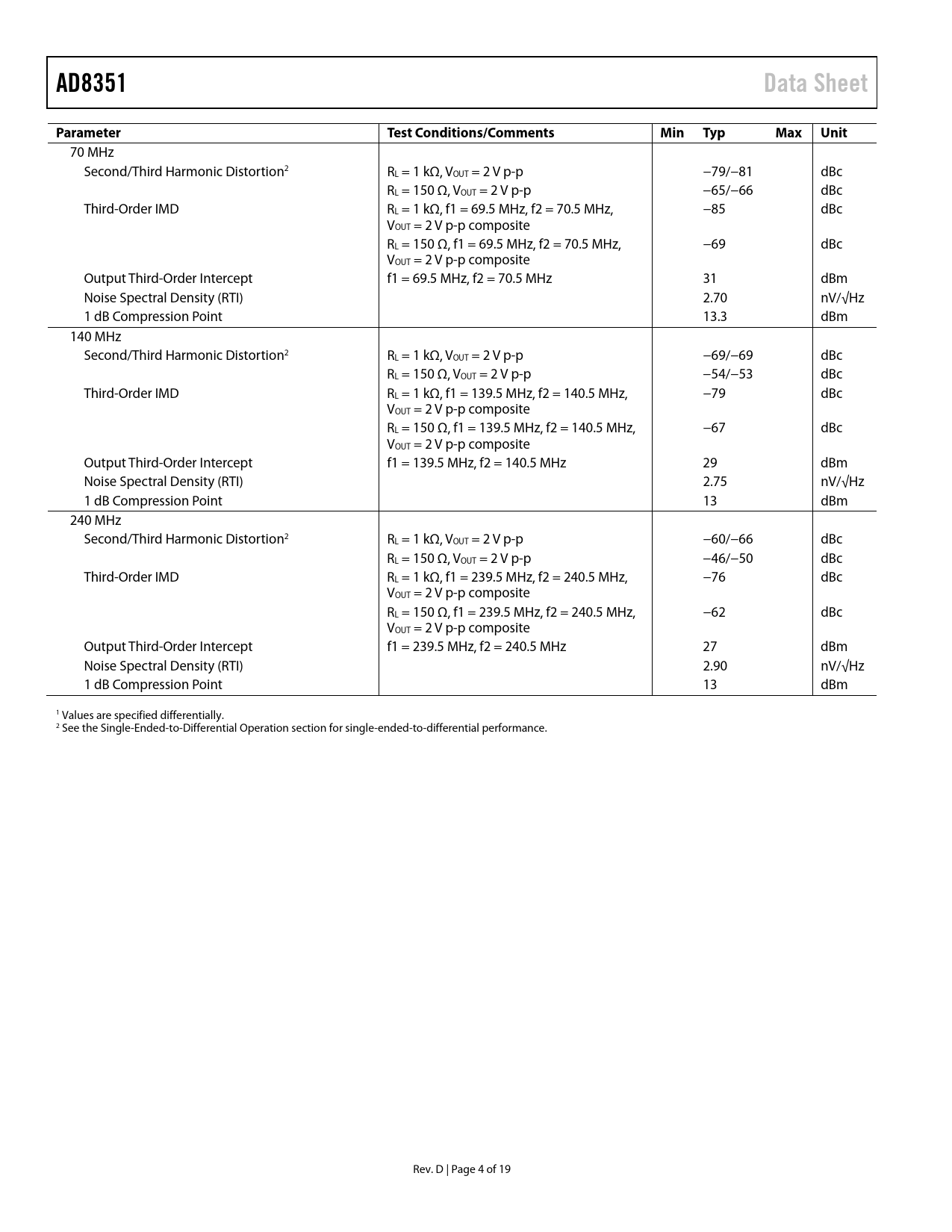

70 MHz Second/Third Harmonic Distortion2 RL = 1 kΩ, VOUT = 2 V p-p −79/−81 dBc RL = 150 Ω, VOUT = 2 V p-p −65/−66 dBc Third-Order IMD RL = 1 kΩ, f1 = 69.5 MHz, f2 = 70.5 MHz, −85 dBc VOUT = 2 V p-p composite RL = 150 Ω, f1 = 69.5 MHz, f2 = 70.5 MHz, −69 dBc VOUT = 2 V p-p composite Output Third-Order Intercept f1 = 69.5 MHz, f2 = 70.5 MHz 31 dBm Noise Spectral Density (RTI) 2.70 nV/√Hz 1 dB Compression Point 13.3 dBm 140 MHz Second/Third Harmonic Distortion2 RL = 1 kΩ, VOUT = 2 V p-p −69/−69 dBc RL = 150 Ω, VOUT = 2 V p-p −54/−53 dBc Third-Order IMD RL = 1 kΩ, f1 = 139.5 MHz, f2 = 140.5 MHz, −79 dBc VOUT = 2 V p-p composite RL = 150 Ω, f1 = 139.5 MHz, f2 = 140.5 MHz, −67 dBc VOUT = 2 V p-p composite Output Third-Order Intercept f1 = 139.5 MHz, f2 = 140.5 MHz 29 dBm Noise Spectral Density (RTI) 2.75 nV/√Hz 1 dB Compression Point 13 dBm 240 MHz Second/Third Harmonic Distortion2 RL = 1 kΩ, VOUT = 2 V p-p −60/−66 dBc RL = 150 Ω, VOUT = 2 V p-p −46/−50 dBc Third-Order IMD RL = 1 kΩ, f1 = 239.5 MHz, f2 = 240.5 MHz, −76 dBc VOUT = 2 V p-p composite RL = 150 Ω, f1 = 239.5 MHz, f2 = 240.5 MHz, −62 dBc VOUT = 2 V p-p composite Output Third-Order Intercept f1 = 239.5 MHz, f2 = 240.5 MHz 27 dBm Noise Spectral Density (RTI) 2.90 nV/√Hz 1 dB Compression Point 13 dBm 1 Values are specified differentially. 2 See the Single-Ended-to-Differential Operation section for single-ended-to-differential performance. Rev. D | Page 4 of 19 Document Outline FEATURES APPLICATIONS FUNCTIONAL BLOCK DIAGRAM GENERAL DESCRIPTION TABLE OF CONTENTS REVISION HISTORY SPECIFICATIONS ABSOLUTE MAXIMUM RATINGS ESD CAUTION PIN CONFIGURATIONS AND FUNCTION DESCRIPTIONS TYPICAL PERFORMANCE CHARACTERISTICS THEORY OF OPERATION BASIC CONCEPTS GAIN ADJUSTMENT COMMON-MODE ADJUSTMENT INPUT AND OUTPUT MATCHING SINGLE-ENDED-TO-DIFFERENTIAL OPERATION ADC DRIVING ANALOG MULTIPLEXING I/O CAPACITIVE LOADING TRANSMISSION LINE EFFECTS CHARACTERIZATION SETUP EVALUATION BOARD OUTLINE DIMENSIONS ORDERING GUIDE
