Datasheet 2015ВВ045 (Физика) - 3
| Manufacturer | Физика |
| Description | Микросборка четырехканальная гальванической развязки с сотношением цифровых сигналов 2-2 |
| Pages / Page | 12 / 3 — 1. Общие положения. 1.1. Функциональное назначение. 1.2. Область … |
| File Format / Size | PDF / 1.4 Mb |
| Document Language | English |
1. Общие положения. 1.1. Функциональное назначение. 1.2. Область применения. 1.3. Технические условия
Model Line for this Datasheet
Text Version of Document
1. Общие положения 1.1. Функциональное назначение

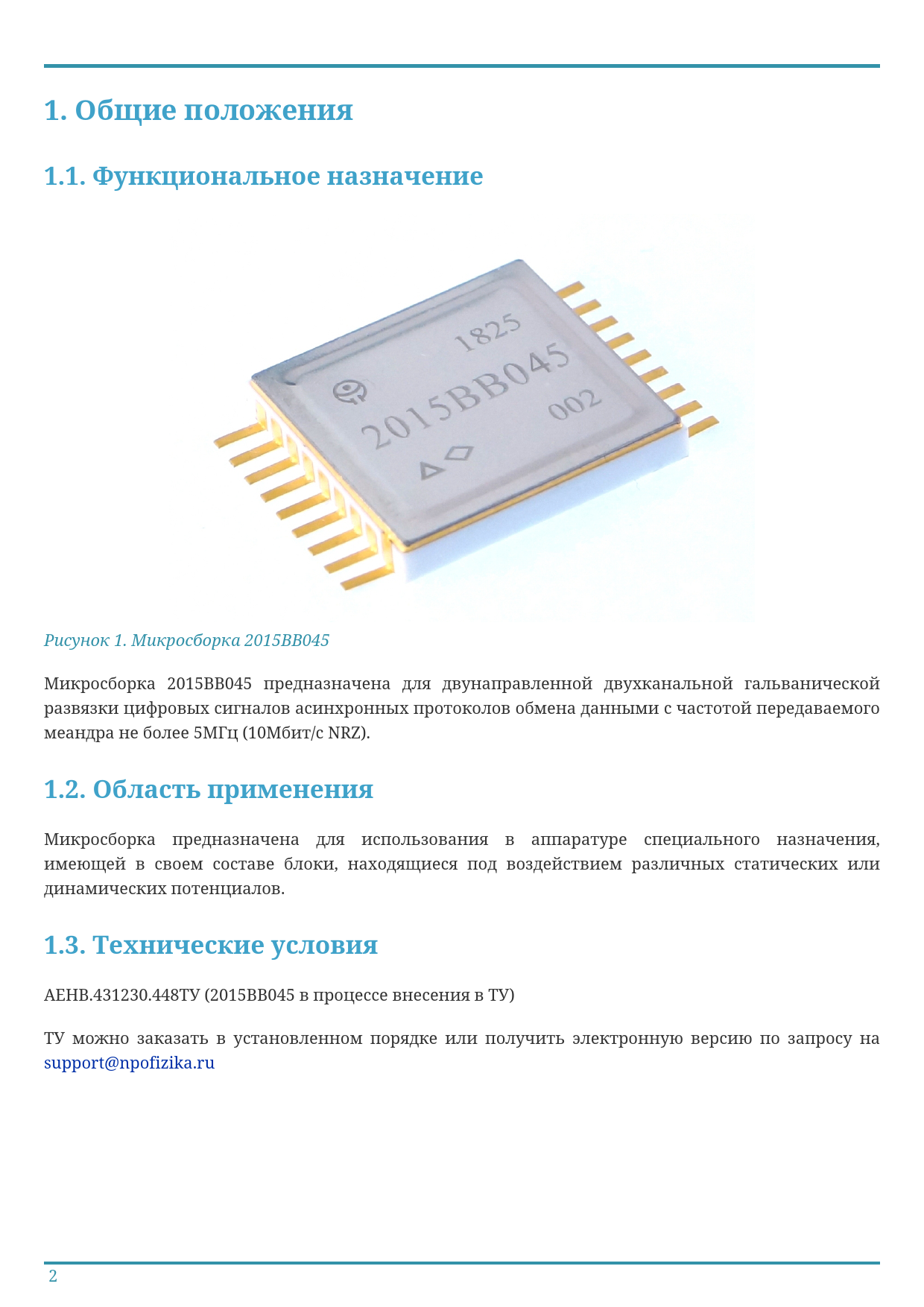

Рисунок 1. Микросборка 2015ВВ045 Микросборка 2015ВВ045 предназначена для двунаправленной двухканальной гальванической развязки цифровых сигналов асинхронных протоколов обмена данными с частотой передаваемого меандра не более 5МГц (10Мбит/с NRZ).
1.2. Область применения
Микросборка предназначена для использования в аппаратуре специального назначения, имеющей в своем составе блоки, находящиеся под воздействием различных статических или динамических потенциалов.
1.3. Технические условия
АЕНВ.431230.448ТУ (2015ВВ045 в процессе внесения в ТУ) ТУ можно заказать в установленном порядке или получить электронную версию по запросу на support@npofizika.ru 2 Document Outline Микросборка двухканальная гальванической развязки цифровых сигналов 2015ВВ045 : 1.0 Оглавление 1. Общие положения 1.1. Функциональное назначение 1.2. Область применения 1.3. Технические условия 2. Описание работы 3. Основные параметры 3.1. Рабочий диапазон 3.2. Электрические параметры 3.3. Назначение выводов и их описание 3.4. Конструктивное исполнение 4. Указания по применению и эксплуатации 4.1. Типовая схема включения 4.2. Конструктивные решения 5. Справочная информация 5.1. Условное графическое обозначение 5.2. Отладочная плата 6. Обратная связь 7. Лист изменений
