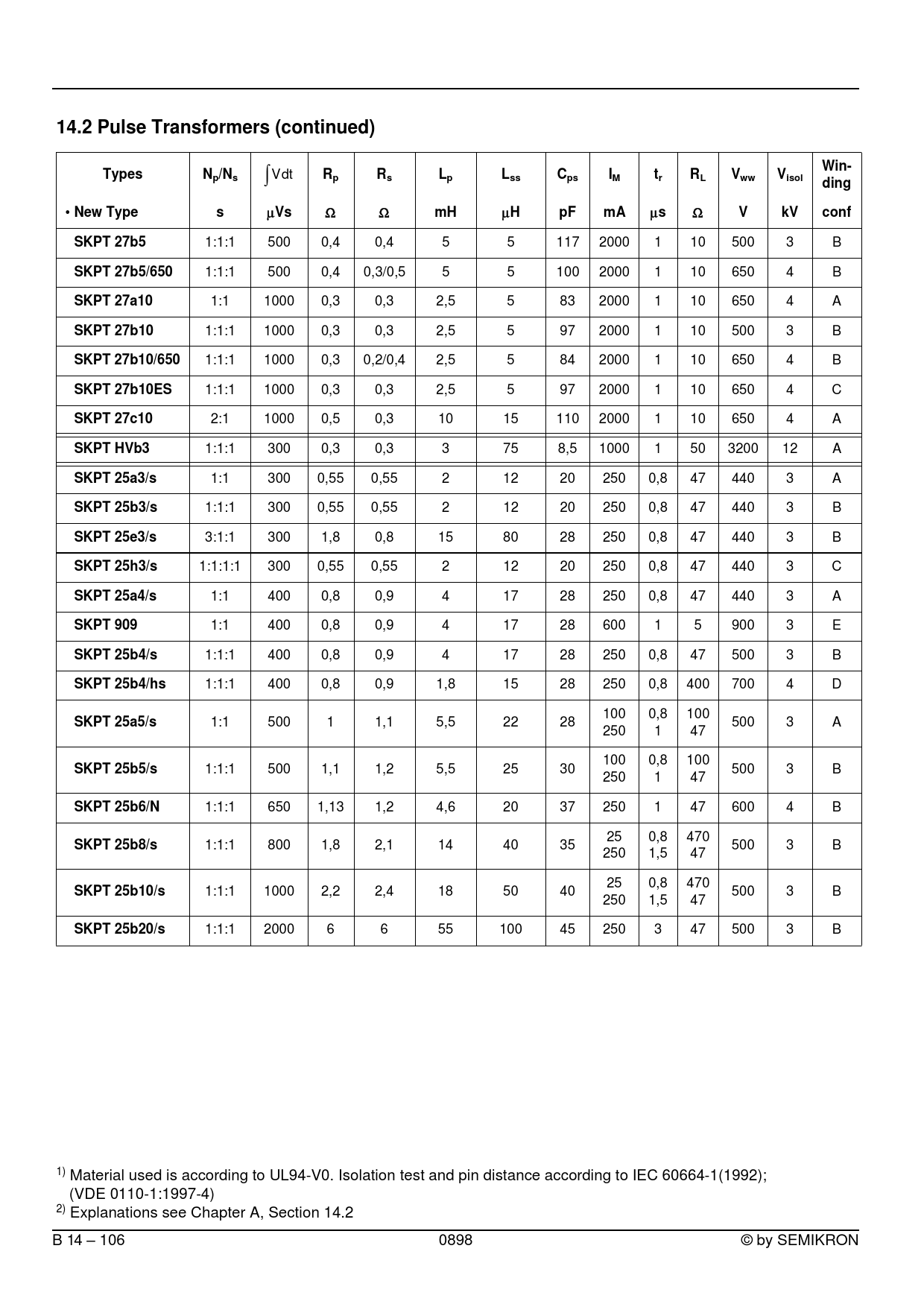

14.2 Pulse Transformers (continued) Win- Types Np/Ns
V t d
Rp Rs Lp Lss Cps IM tr RL Vww Visol
∫
ding • New Type s
µ
Vs
Ω Ω
mH
µ
H pF mA
µ
s
Ω
V kV conf SKPT 27b5
1:1:1 500 0,4 0,4 5 5 117 2000 1 10 500 3 B
SKPT 27b5/650
1:1:1 500 0,4 0,3/0,5 5 5 100 2000 1 10 650 4 B
SKPT 27a10
1:1 1000 0,3 0,3 2,5 5 83 2000 1 10 650 4 A
SKPT 27b10
1:1:1 1000 0,3 0,3 2,5 5 97 2000 1 10 500 3 B
SKPT 27b10/650
1:1:1 1000 0,3 0,2/0,4 2,5 5 84 2000 1 10 650 4 B
SKPT 27b10ES
1:1:1 1000 0,3 0,3 2,5 5 97 2000 1 10 650 4 C
SKPT 27c10
2:1 1000 0,5 0,3 10 15 110 2000 1 10 650 4 A
SKPT HVb3
1:1:1 300 0,3 0,3 3 75 8,5 1000 1 50 3200 12 A
SKPT 25a3/s
1:1 300 0,55 0,55 2 12 20 250 0,8 47 440 3 A
SKPT 25b3/s
1:1:1 300 0,55 0,55 2 12 20 250 0,8 47 440 3 B
SKPT 25e3/s
3:1:1 300 1,8 0,8 15 80 28 250 0,8 47 440 3 B
SKPT 25h3/s
1:1:1:1 300 0,55 0,55 2 12 20 250 0,8 47 440 3 C
SKPT 25a4/s
1:1 400 0,8 0,9 4 17 28 250 0,8 47 440 3 A
SKPT 909
1:1 400 0,8 0,9 4 17 28 600 1 5 900 3 E
SKPT 25b4/s
1:1:1 400 0,8 0,9 4 17 28 250 0,8 47 500 3 B
SKPT 25b4/hs
1:1:1 400 0,8 0,9 1,8 15 28 250 0,8 400 700 4 D 100 0,8 100
SKPT 25a5/s
1:1 500 1 1,1 5,5 22 28 500 3 A 250 1 47 100 0,8 100
SKPT 25b5/s
1:1:1 500 1,1 1,2 5,5 25 30 500 3 B 250 1 47
SKPT 25b6/N
1:1:1 650 1,13 1,2 4,6 20 37 250 1 47 600 4 B 25 0,8 470
SKPT 25b8/s
1:1:1 800 1,8 2,1 14 40 35 500 3 B 250 1,5 47 25 0,8 470
SKPT 25b10/s
1:1:1 1000 2,2 2,4 18 50 40 500 3 B 250 1,5 47
SKPT 25b20/s
1:1:1 2000 6 6 55 100 45 250 3 47 500 3 B 1) Material used is according to UL94-V0. Isolation test and pin distance according to IEC 60664-1(1992); (VDE 0110-1:1997-4) 2) Explanations see Chapter A, Section 14.2 B 14 – 106 0898 © by SEMIKRON Document Outline Pulse Transformer
