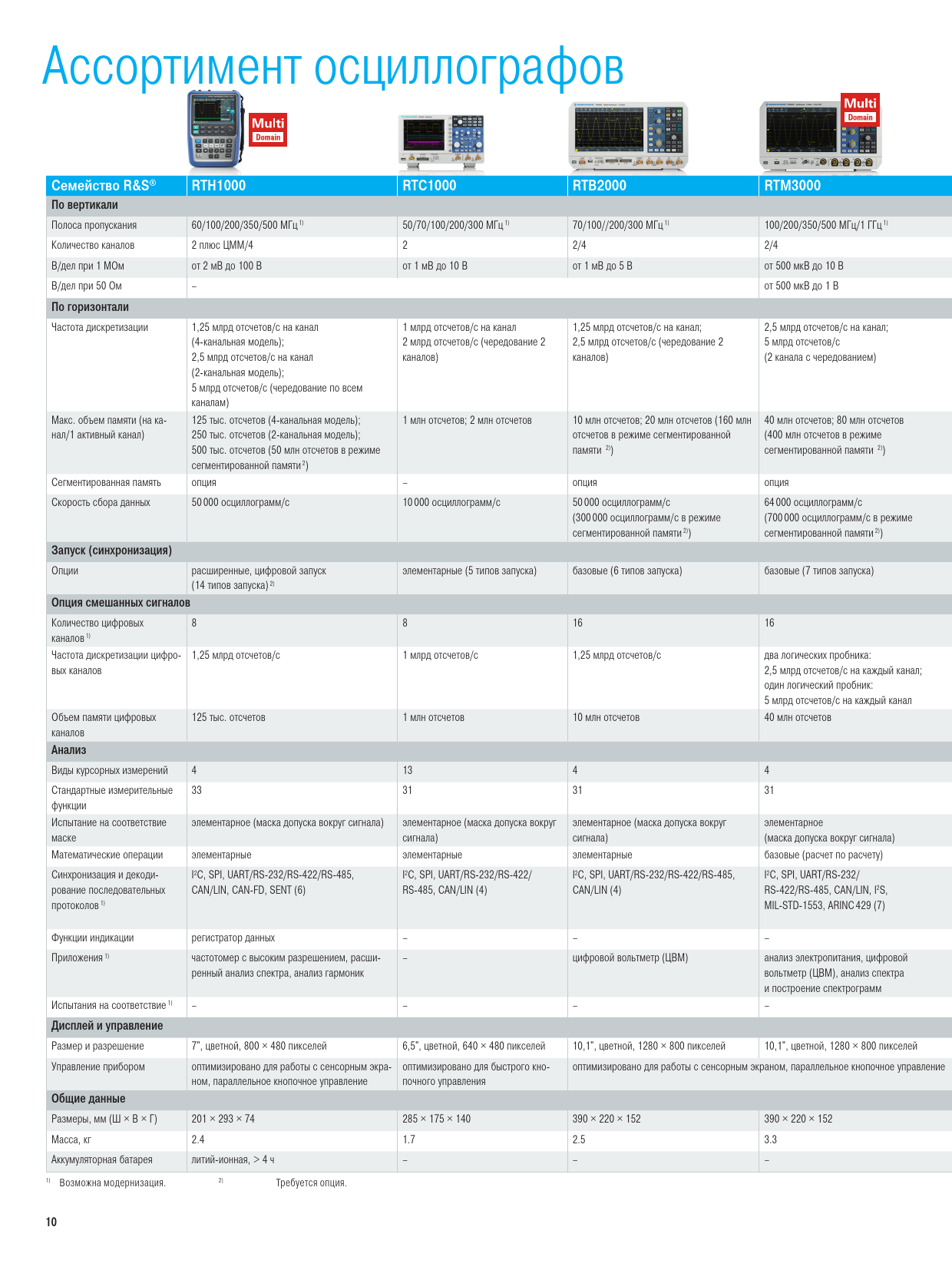

Ассортимент осциллографов Семейство R&S® RTH1000 RTC1000 RTB2000 RTM3000 RTA4000 RTE1000 RTO2000 По вертикали Полоса пропускания 60/100/200/350/500 МГц 1) 50/70/100/200/300 МГц 1) 70/100//200/300 МГц 1) 100/200/350/500 МГц/1 ГГц 1) 200/350/500 МГц/1 ГГц 1) 200/350/500 МГц/1/1,5/2 ГГц 1) 600 МГц/1/2/3/4/6 ГГц 1) Количество каналов 2 плюс ЦММ/4 2 2/4 2/4 4 2/4 2/4 (только 4 канала в моделях 4 ГГц и 6 ГГц) В/дел при 1 МОм от 2 мВ до 100 В от 1 мВ до 10 В от 1 мВ до 5 В от 500 мкВ до 10 В от 500 мкВ до 10 В от 500 мкВ до 10 В от 1 мВ до 10 В (от 500 мкВ до 10 В) 2) В/дел при 50 Ом – от 500 мкВ до 1 В от 500 мкВ до 1 В от 500 мкВ до 5 В от 1 мВ до 1 В (от 500 мкВ до 1 В) 2) По горизонтали Частота дискретизации 1,25 млрд отсчетов/с на канал 1 млрд отсчетов/с на канал 1,25 млрд отсчетов/с на канал; 2,5 млрд отсчетов/с на канал; 2,5 млрд отсчетов/с на канал; 5 млрд отсчетов/с на канал 10 млрд отсчетов/с на канал; (4-канальная модель); 2 млрд отсчетов/с (чередование 2 2,5 млрд отсчетов/с (чередование 2 5 млрд отсчетов/с 5 млрд отсчетов/с (чередование 2 каналов) 20 млрд отсчетов/с (чередование 2 каналов в моделях 4 ГГц и 6 ГГц) 2,5 млрд отсчетов/с на канал каналов) каналов) (2 канала с чередованием) (2-канальная модель); 5 млрд отсчетов/с (чередование по всем каналам) Макс. объем памяти (на ка- 125 тыс. отсчетов (4-канальная модель); 1 млн отсчетов; 2 млн отсчетов 10 млн отсчетов; 20 млн отсчетов (160 млн 40 млн отсчетов; 80 млн отсчетов 100 млн отсчетов; 200 млн отсчетов (1 млрд отсчетов 50 млн отсчетов/200 млн отсчетов базовая модель: 50 млн отсчетов/200 млн отсчетов; нал/1 активный канал) 250 тыс. отсчетов (2-канальная модель); отсчетов в режиме сегментированной (400 млн отсчетов в режиме в режиме сегментированной памяти)) макс. модернизация: 1 млрд отсчетов/2 млрд отсчетов 500 тыс. отсчетов (50 млн отсчетов в режиме памяти 2)) сегментированной памяти 2)) сегментированной памяти 2) Сегментированная память опция – опция опция базовая модель базовая модель базовая модель Скорость сбора данных 50 000 осциллограмм/с 10 000 осциллограмм/с 50 000 осциллограмм/с 64 000 осциллограмм/с 64 000 осциллограмм/с (700 000 осциллограмм/с в 1 000 000 осциллограмм/с 1 000 000 осциллограмм/с (300 000 осциллограмм/с в режиме (700 000 осциллограмм/с в режиме режиме сегментированной памяти) (2 000 000 осциллограмм/с в (3 000 000 осциллограмм/с в режиме ультрасегментированной памяти) сегментированной памяти 2)) сегментированной памяти 2)) режиме ультрасегментированной памяти) Запуск (синхронизация) Опции расширенные, цифровой запуск элементарные (5 типов запуска) базовые (6 типов запуска) базовые (7 типов запуска) базовые (7 типов запуска) расширенные, цифровой запуск (13 типов запуска) расширенные (в том числе зональный запуск), цифровой запуск (14 типов запуска) 2) (14 типов запуска) 2) Опция смешанных сигналов Количество цифровых 8 8 16 16 16 16 16 каналов 1) Частота дискретизации цифро- 1,25 млрд отсчетов/с 1 млрд отсчетов/с 1,25 млрд отсчетов/с два логических пробника: два логических пробника: 2,5 млрд отсчетов/с на 5 млрд отсчетов/с 5 млрд отсчетов/с вых каналов 2,5 млрд отсчетов/с на каждый канал; каждый канал; один логический пробник: один логический пробник: 5 млрд отсчетов/с на 5 млрд отсчетов/с на каждый канал каждый канал Объем памяти цифровых 125 тыс. отсчетов 1 млн отсчетов 10 млн отсчетов 40 млн отсчетов 100 млн отсчетов 100 млн отсчетов 200 млн отсчетов каналов Анализ Виды курсорных измерений 4 13 4 4 4 3 3 Стандартные измерительные 33 31 31 31 31 47 47 функции Испытание на соответствие элементарное (маска допуска вокруг сигнала) элементарное (маска допуска вокруг элементарное (маска допуска вокруг элементарное элементарное (маска допуска вокруг сигнала) расширенное (свободно конфигурируемое, аппаратное) расширенное (свободно конфигурируемое, аппаратное) маске сигнала) сигнала) (маска допуска вокруг сигнала) Математические операции элементарные элементарные элементарные базовые (расчет по расчету) базовые (расчет по расчету) расширенные (редактор формул) расширенные (редактор формул) Синхронизация и декоди- I2C, SPI, UART/RS-232/RS-422/RS-485, I2C, SPI, UART/RS-232/RS-422/ I2C, SPI, UART/RS-232/RS-422/RS-485, I2C, SPI, UART/RS-232/ I2C, SPI, UART/RS-232/RS-422/RS-485, CAN/LIN, I2S, I2C, SPI, UART/RS-232/RS-422/RS-485, CAN/LIN, I2S, MIL- I2C, SPI, UART/RS-232/RS-422/RS-485, CAN/LIN, I2S, MIL-STD-1553, ARINC 429, FlexRay™, рование последовательных CAN/LIN, CAN-FD, SENT (6) RS-485, CAN/LIN (4) CAN/LIN (4) RS-422/RS-485, CAN/LIN, I2S, MIL-STD-1553, ARINC 429 (7) STD-1553, ARINC 429, FlexRay™, CAN-FD, USB 2.0/HSIC, CAN-FD, MIPI RFFE, USB 2.0/HSIC, MDIO, 8b 10b, Ethernet, Manchester, NRZ, SENT, MIPI протоколов 1) MIL-STD-1553, ARINC 429 (7) Ethernet, Manchester, NRZ, SENT, SpaceWire, CXPI, USB D-PHY, SpaceWire, MIPI M-PHY/UniPro, CXPI, USB 3.1 Gen1, USB-SSIC, PCIe 1.1/2.0, USB Power Delivery, автомобильный Ethernet 100BASE-T1 (18) Power Delivery, автомобильный Ethernet 100BASE-T1 (26) Функции индикации регистратор данных – – – – гистограмма, тренд, трек 2) Приложения 1) частотомер с высоким разрешением, расши- – цифровой вольтметр (ЦВМ) анализ электропитания, цифровой анализ электропитания, цифровой вольтметр (ЦВМ), анализ электропитания, 16-битный режим высокой чет- анализ электропитания, 16-битный режим высокой четкости, расширенный анализ спек- ренный анализ спектра, анализ гармоник вольтметр (ЦВМ), анализ спектра анализ спектра и построение спектрограмм кости (базовая модель), расширенный анализ спектра и тра и построение спектрограмм, джиттер, восстановление тактового сигнала, I/Q-данные, и построение спектрограмм построение спектрограмм ВЧ-анализ Испытания на соответствие 1) – – – – – – доступны различные опции, подробности см. в технических данных (PD 3607.2684.22) Дисплей и управление Размер и разрешение 7", цветной, 800 × 480 пикселей 6,5", цветной, 640 × 480 пикселей 10,1", цветной, 1280 × 800 пикселей 10,1", цветной, 1280 × 800 пикселей 10,1", цветной, 1280 × 800 пикселей 10,4", цветной, 1024 × 768 пикселей 12,1", цветной, 1280 × 800 пикселей Управление прибором оптимизировано для работы с сенсорным экра- оптимизировано для быстрого кно- оптимизировано для работы с сенсорным экраном, параллельное кнопочное управление оптимизировано для работы с сенсорным экраном, параллельное кнопочное управление ном, параллельное кнопочное управление почного управления Общие данные Размеры, мм (Ш × В × Г) 201 × 293 × 74 285 × 175 × 140 390 × 220 × 152 390 × 220 × 152 390 × 220 × 152 427 × 249 × 204 427 × 249 × 204 Масса, кг 2.4 1.7 2.5 3.3 3.3 8.6 9.6 Аккумуляторная батарея литий-ионная, > 4 ч – – – – – – 1) Возможна модернизация. 2) Требуется опция. 10 RTC1000_bro_ru_3607-4287-18_v0302.indd 10 09.01.2018 12:58:11
