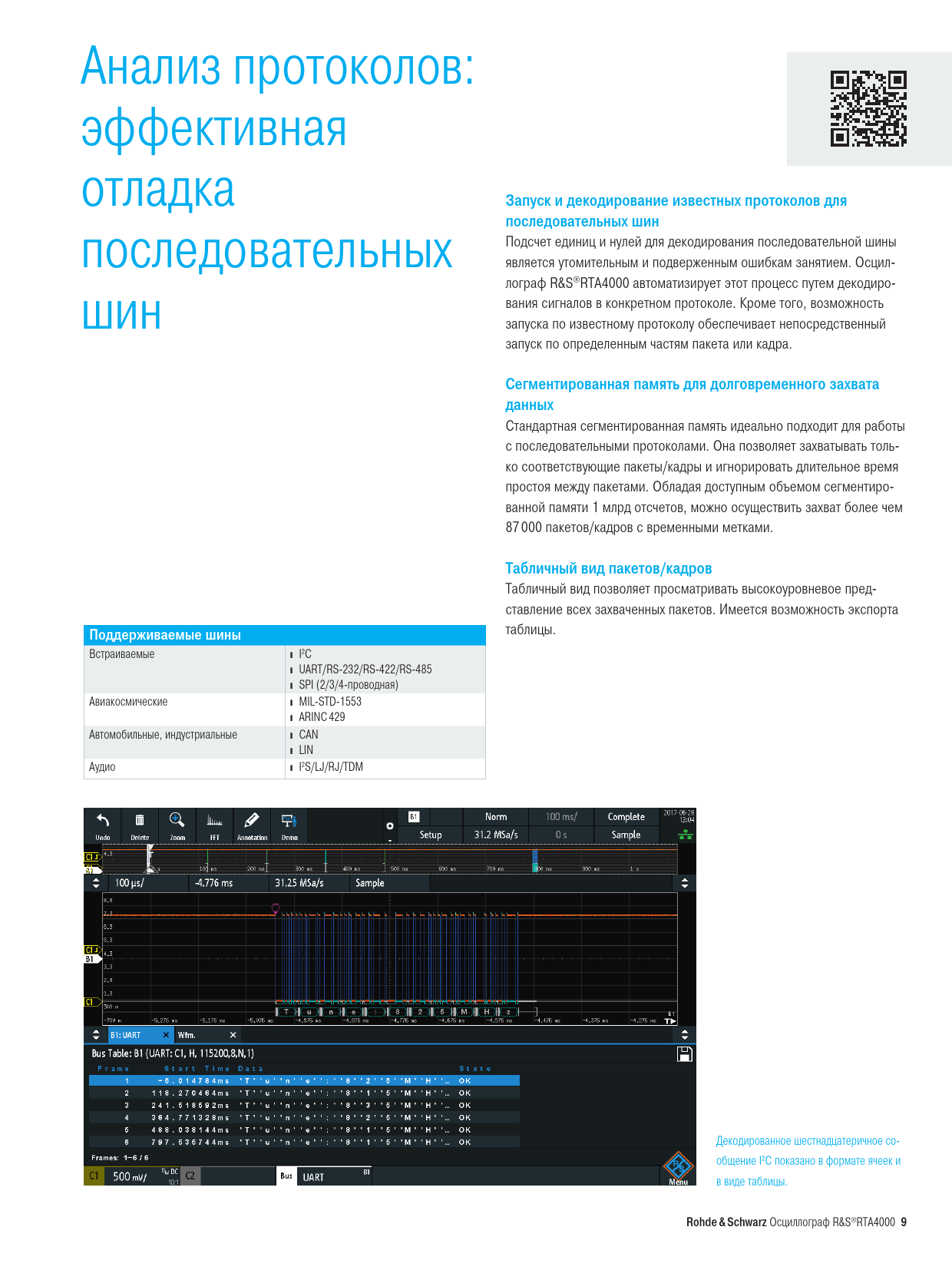

Product brochure RTA4000 Осциллограф (Rohde&Schwarz) - 9

Анализ протоколов: эффективная отладка Запуск и декодирование известных протоколов для последовательных последовательных шин Подсчет единиц и нулей для декодирования последовательной шины является утомительным и подверженным ошибкам занятием. Осцил- шин лограф R&S®RTA4000 автоматизирует этот процесс путем декодиро- вания сигналов в конкретном протоколе. Кроме того, возможность запуска по известному протоколу обеспечивает непосредственный запуск по определенным частям пакета или кадра. Сегментированная память для долговременного захвата данных Стандартная сегментированная память идеально подходит для работы с последовательными протоколами. Она позволяет захватывать толь- ко соответствующие пакеты/кадры и игнорировать длительное время простоя между пакетами. Обладая доступным объемом сегментиро- ванной памяти 1 млрд отсчетов, можно осуществить захват более чем 87 000 пакетов/кадров с временными метками. Табличный вид пакетов/кадров Табличный вид позволяет просматривать высокоуровневое пред- ставление всех захваченных пакетов. Имеется возможность экспорта Поддерживаемые шины таблицы. Встраиваемые ❙ I2C ❙ UART/RS-232/RS-422/RS-485 ❙ SPI (2/3/4-проводная) Авиакосмические ❙ MIL-STD-1553 ❙ ARINC 429 Автомобильные, индустриальные ❙ CAN ❙ LIN Аудио ❙ I2S/LJ/RJ/TDM Декодированное шестнадцатеричное со- общение I²C показано в формате ячеек и в виде таблицы. Rohde & Schwarz Осциллограф R&S®RTA4000 9 RTA4000_bro_ru_5215-1776-18_v0304.indd 9 15.03.2018 15:01:54
