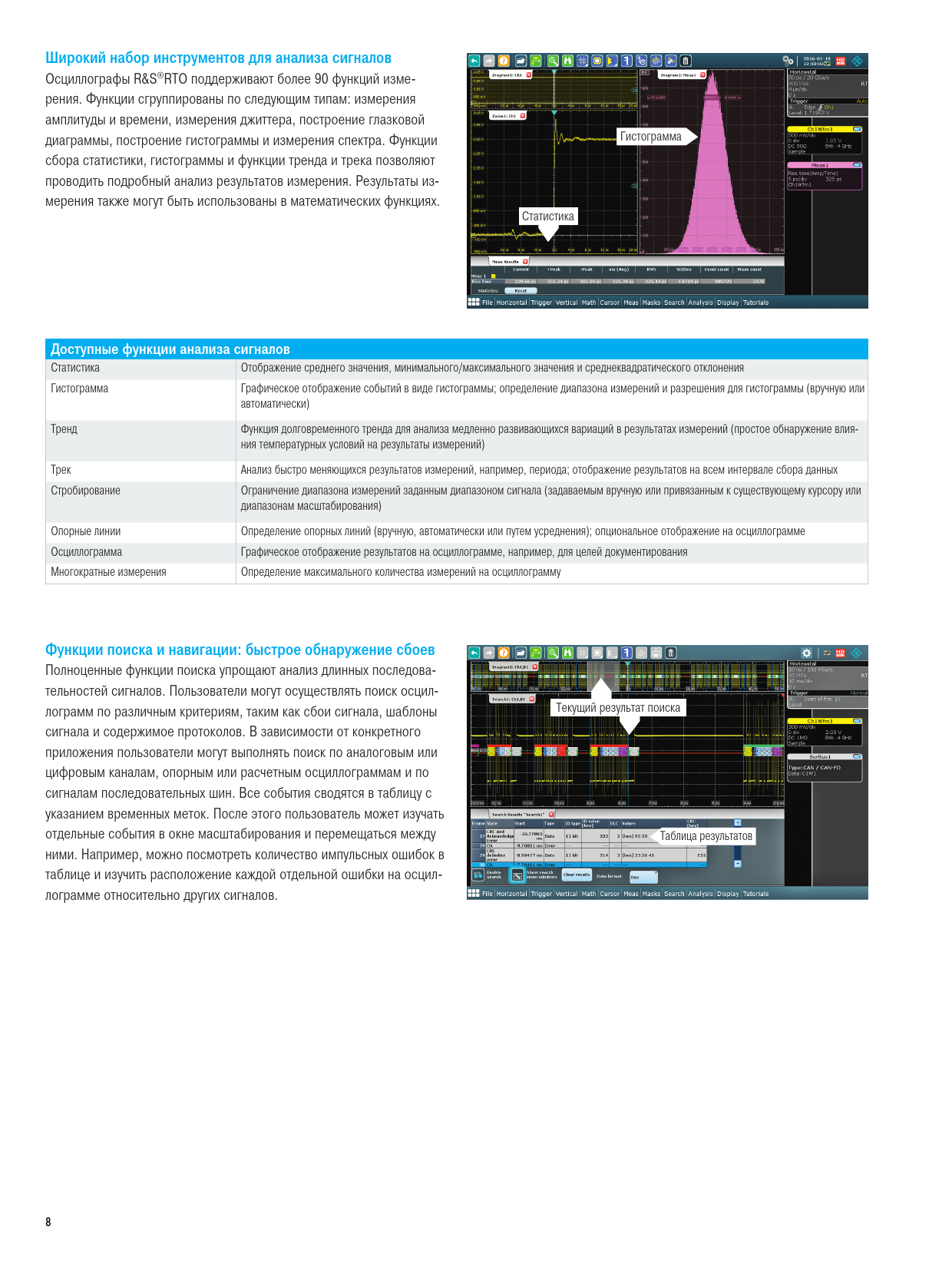

Широкий набор инструментов для анализа сигналов Осциллографы R&S®RTO поддерживают более 90 функций изме- рения. Функции сгруппированы по следующим типам: измерения амплитуды и времени, измерения джиттера, построение глазковой Гистограмма диаграммы, построение гистограммы и измерения спектра. Функции сбора статистики, гистограммы и функции тренда и трека позволяют проводить подробный анализ результатов измерения. Результаты из- мерения также могут быть использованы в математических функциях. Статистика Доступные функции анализа сигналов Статистика Отображение среднего значения, минимального/максимального значения и среднеквадратического отклонения Гистограмма Графическое отображение событий в виде гистограммы; определение диапазона измерений и разрешения для гистограммы (вручную или автоматически) Тренд Функция долговременного тренда для анализа медленно развивающихся вариаций в результатах измерений (простое обнаружение влия- ния температурных условий на результаты измерений) Трек Анализ быстро меняющихся результатов измерений, например, периода; отображение результатов на всем интервале сбора данных Стробирование Ограничение диапазона измерений заданным диапазоном сигнала (задаваемым вручную или привязанным к существующему курсору или диапазонам масштабирования) Опорные линии Определение опорных линий (вручную, автоматически или путем усреднения); опциональное отображение на осциллограмме Осциллограмма Графическое отображение результатов на осциллограмме, например, для целей документирования Многократные измерения Определение максимального количества измерений на осциллограмму Функции поиска и навигации: быстрое обнаружение сбоев Полноценные функции поиска упрощают анализ длинных последова- тельностей сигналов. Пользователи могут осуществлять поиск осцил- Текущий результат поиска лограмм по различным критериям, таким как сбои сигнала, шаблоны сигнала и содержимое протоколов. В зависимости от конкретного приложения пользователи могут выполнять поиск по аналоговым или цифровым каналам, опорным или расчетным осциллограммам и по сигналам последовательных шин. Все события сводятся в таблицу с указанием временных меток. После этого пользователь может изучать отдельные события в окне масштабирования и перемещаться между Таблица результатов ними. Например, можно посмотреть количество импульсных ошибок в таблице и изучить расположение каждой отдельной ошибки на осцил- лограмме относительно других сигналов. 8 RTO2000_bro_ru_3607-2684-18_v0700.indd 8 11.04.2017 10:13:15
